Газовая рампа Baltur MM40.080 C120S R2, артикул 19990586, обеспечивает стабильное давление газа, регулирует расход согласно настройкам, герметично перекрывает поток и контролирует клапаны на утечки. Она гарантирует безопасную работу газовой установки и применяется в системах автоматического управления подачей газа для одноступенчатых газовых, газодизельных и газомазутных горелок.
Состав газовой арматуры

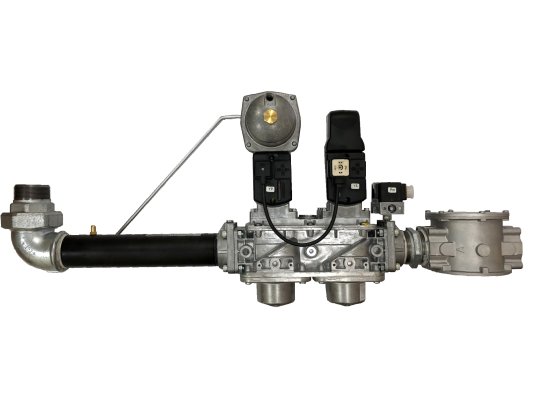

Рампа включает фильтр тонкой очистки, блок электромагнитных клапанов (первый предохранительно-запорный клапан и второй с регулятором давления), реле минимального давления, реле контроля герметичности, разборное колено, монтажный фланец и импульсную трубку.
Основные характеристики:
- рабочая среда: природный и сжиженный газ;
- одноступенчатый режим работы;
- питание от сети 196–253 В;
- входное давление: минимум 200 мбар, максимум 500 мбар;
- защита электрокатушек по стандарту IP54;
- регулировка давления на горелку в диапазоне 15-120 мбар;
- электромагнитные клапаны с раздельным подключением и плавным открытием;
- подключение к горелке через разборное колено с фланцем;
- параметры соединения: DN 80 и Rp 2";
- настройка реле минимального давления в диапазоне 24-250 мбар;
- рабочий температурный диапазон: -10...+60 °C.
Подробнее о газовой рампе
- Электромагнитные клапаны расположены последовательно по ходу потока и открываются плавно при подаче питания. В рабочем режиме они остаются открытыми.
- Фильтр тонкой очистки на входе предотвращает попадание грязи, защищая клапаны от повреждений.
- Первый электромагнитный клапан выполняет отсечную функцию с двумя положениями: открыт/закрыт. Второй клапан обеспечивает запирание и регулировку давления. При отключении питания клапаны быстро закрываются.
- Реле минимального давления на входе контролирует достаточность давления для горения.
- Между клапанами установлено реле контроля герметичности, которое проверяет плотность прилегания клапанов и при обнаружении утечек подает сигнал на автоматику для блокировки горелки.
Монтаж
Рампа может устанавливаться снизу или сверху горелки с поворотом влево или вправо, в зависимости от конструкции тепловой установки и удобства эксплуатации.
Для правильного подключения на корпусе нанесена стрелка, указывающая направление потока газа.
При монтаже в газопровод необходимо использовать антивибрационную вставку, которая предотвращает передачу вибраций, компенсирует несоосность и снижает механические напряжения.
Очистка фильтра
Фильтр газовой рампы требует регулярной очистки. Плановое обслуживание проводится не реже одного раза в год, а при значительном перепаде давления требуется внеплановая очистка.
Опции
Газовую рампу Baltur MM40.080 можно приобрести с аксиальным компенсатором и газовым шаровым краном с соответствующими монтажными отверстиями.
Артикул: 19990586
Производитель: Baltur, Италия
На складе:
В наличии
