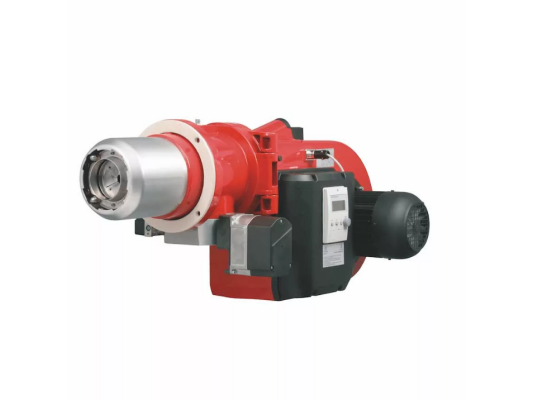

Газовая горелка Weishaupt G 7/1-D, 1, исполнение ZD, артикул 15171491, благодаря высоконапорной вентиляции подходит для установки на любые котлы и теплогенераторы, включая модели с высоким противодавлением в топке. Обеспечивает сжигание газа с низким уровнем выбросов оксидов азота. Отличается высокой эффективностью, широким диапазоном мощности и универсальностью применения. Полностью автоматизирована для безопасной работы котла.
Рабочая среда
Горелка рассчитана на природный газ типов Е, LL и сжиженный газ F.
Контроль пламени
Все функции горелки автоматизированы и управляются менеджером горения. К нему подключён ионизационный датчик, контролирующий наличие пламени. При его отсутствии подача газа мгновенно блокируется.
Регулировка мощности
Горелка работает в плавно-двухступенчатом режиме с сервоприводом, время выбега которого составляет 8 секунд. Настройка расхода газа и воздуха осуществляется вращением регулировочного колеса. Синхронная работа исполнительных механизмов предотвращает резкие перепады давления в топке и газовой линии при запуске и переключении.
Давление для первой и второй ступеней задаётся до начала работы. Переход между ступенями происходит плавно, без резких изменений расхода топлива.
Газовая арматура
Безопасность обеспечивается двойными электромагнитными клапанами класса А с предохранительной и запорной функциями. Блок контроля герметичности повышает безопасность, контролируя утечки и передавая данные на автоматику.
Пониженная пусковая мощность
При запуске в камеру сгорания подаётся небольшой объём газа для плавного розжига. После задержки включается основная подача топлива согласно настройкам.
Дополнительные характеристики:
- плавно-двухступенчатое регулирование мощности в диапазоне 300-1750 кВт;
- питание от сети 230 В переменного тока;
- синхронное регулирование подачи газа и воздуха;
- автоматическое управление и контроль безопасности;
- защитное отключение при малой нагрузке;
- встроенный коммутационный блок;
- удобный доступ к настройкам и обслуживанию смесительного узла;
- защита от теплопотерь при остановке;
- режим предварительной продувки камеры сгорания;
- низкий уровень шума благодаря шумоглушителю Weishaupt типа W-SH.
Конструкция
Горелка выполнена в моноблочном корпусе с двигателем, установленным под углом 90° к воздушному потоку. На валу двигателя закреплено вентиляторное колесо.
Основные компоненты:
- корпус из лёгкого и прочного сплава;
- электродвигатель класса изоляции F с защитой IP54;
- воздухозаборник, воздушная заслонка, реле давления воздуха;
- электрический вентилятор с оцинкованным колесом;
- устройство зажигания W-ZG02/2, электрод и кабель розжига;
- менеджер горения LFL 1.322 с датчиком пламени для шкафа управления;
- сервоприводы для регулировки подачи газа и воздуха;
- газовый дроссель;
- откидной фланец с концевым выключателем;
- запорная арматура с двумя электромагнитными клапанами;
- пламенная голова с удобным доступом для обслуживания;
- уплотнение фланца и крепёж.
Горелка прошла испытания и соответствует стандартам EN 676 и директиве 90/396/EWG по газовому оборудованию.
Преимущества:
- экологичное и эффективное сжигание газа;
- автоматизация и безопасная эксплуатация;
- широкий диапазон регулировки мощности;
- устойчивое и ровное горение в любых топках;
- плавный переход между ступенями;
- откидной фланец для удобного доступа;
- защита от теплопотерь при паузах в работе.
Место установки
Горелки Weishaupt G предназначены для установки в помещениях, защищённых от атмосферных осадков, с температурой от -15° до +40 °С и влажностью до 80%.
Область применения
Используются в отопительных, паровых и водогрейных котлах, теплогенераторах и технологическом оборудовании. Благодаря мощному наддуву способны работать при высоком противодавлении, что делает их подходящими для современных мощных котлов.
Артикул: 15171491
Альтернативные артикулы:
We15171491;We1517149-1
Производитель: Weishaupt, Германия
На складе:
В наличии
