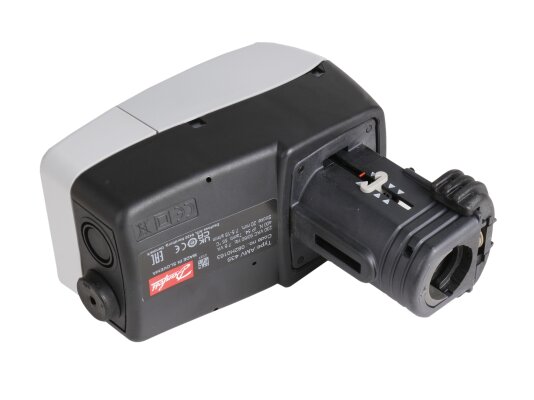

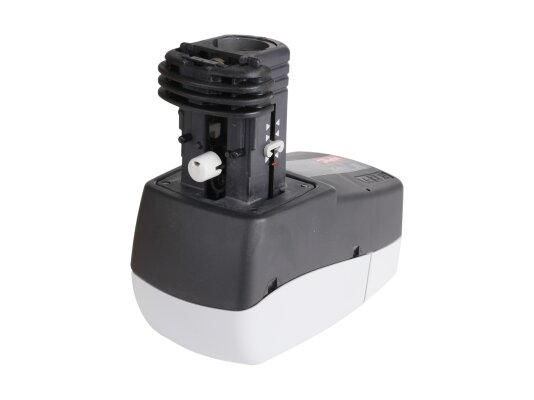

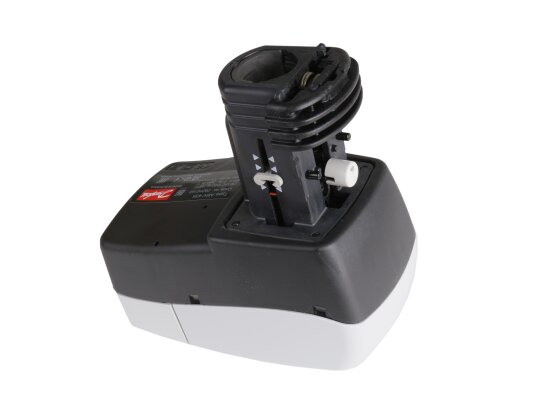

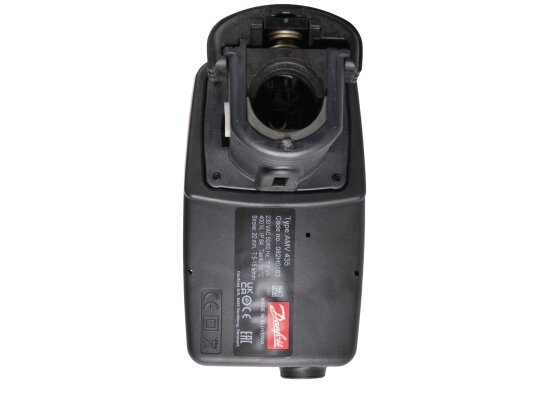

Электропривод Danfoss AMV 435 (артикул 082H0163) предназначен для управления регулирующими клапанами с двумя или тремя позициями в системах отопления, вентиляции и водогрейных установках.
Основные характеристики и параметры:
- линейное перемещение штока;
- максимальный ход штока составляет 20 мм;
- максимальное усилие: 400 Н;
- время перемещения штока на 1 мм регулируется и может быть 7,5 или 15 секунд;
- питание от 24 В постоянного или 230 В переменного тока;
- потребляемая мощность — 2 ВА;
- управление осуществляется с помощью 3-позиционного импульсного сигнала;
- индикация положения с помощью световой сигнализации крайних положений;
- защита от перегрузок;

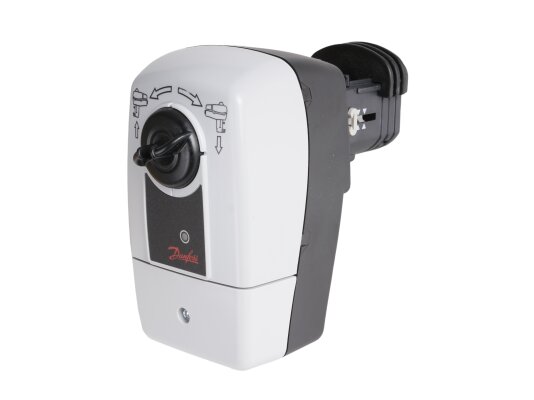

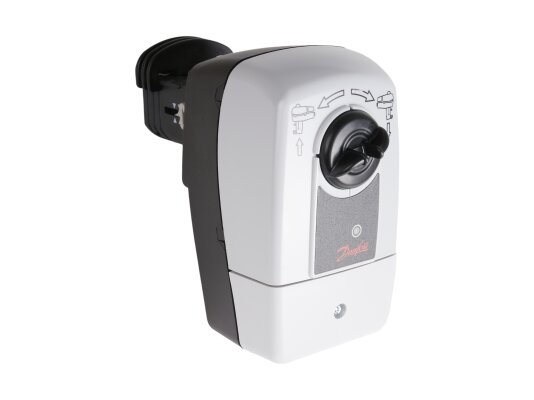

- возможность ручного позиционирования через вращение рукоятки на крышке;
- автоматическая адаптация хода штока под шаг клапана;
- класс защиты электрических контактов — IP54;
- максимальная температура регулируемой среды — +130 °С;
- гарантия производителя — 5 лет.
Монтаж привода
Привод может устанавливаться как в горизонтальном, так и в вертикальном положении (сверху). Для установки не требуются специальные инструменты. В месте монтажа должно быть достаточно пространства для удобного доступа и обслуживания. Во время установки привод можно поворачивать вокруг оси штока клапана на 360° для выбора оптимального положения и фиксации.
Подключение к электросети

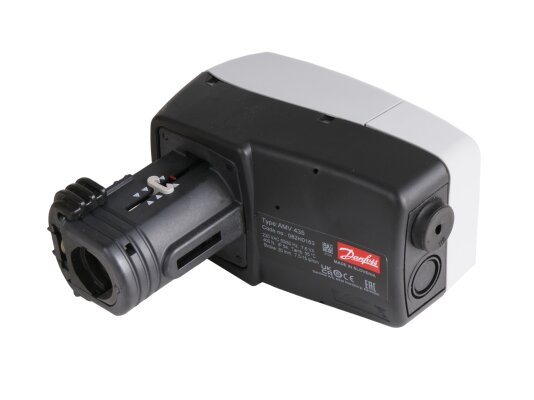

Электрические соединения выполняются при снятой крышке. Привод оснащён двумя кабельными вводами М16x1.5. Для обеспечения требуемой степени защиты IP необходимо использовать соответствующие уплотнители для кабелей.
Индикаторы работы
На крышке установлен светодиод, который с помощью цветовых сигналов отображает текущее положение штока:
- мигание зелёным — шток движется внутрь;
- непрерывный зелёный — шток полностью втянут;
- мигание красным — шток выдвигается;
- непрерывный красный — шток полностью выдвинут.
Условия эксплуатации
Привод Danfoss AMV 435 предназначен для использования в помещениях. Допускается эксплуатация при температуре окружающей среды от 0 до 55 °С и относительной влажности до 95%, при этом необходимо избегать конденсации влаги.
Область применения
Данный электропривод подходит для клапанов моделей VF3, VL2, VL3 с условным проходом до 80 мм, а также VRB и VRG. Он обеспечивает управление положением клапана (открыт, полузакрыт, закрыт) в системах отопления и водоснабжения.
Артикул: 082H0163
Производитель: Danfoss, Дания
