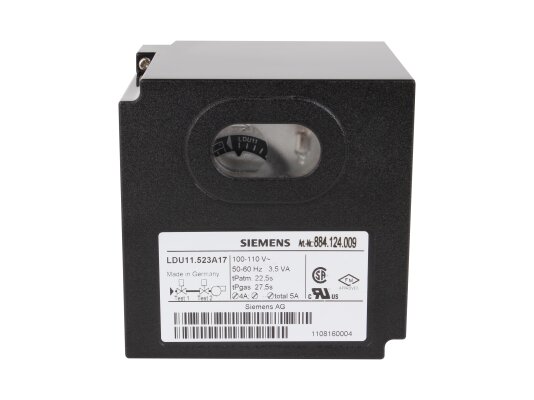

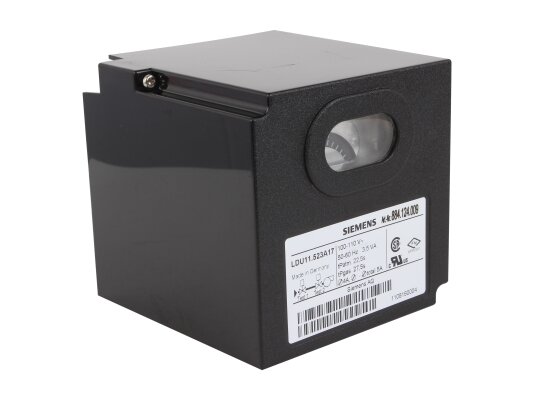

Блок контроля герметичности Siemens LDU11.523A17

Блок контроля герметичности Siemens LDU11.523A17 предназначен для автоматической проверки газового оборудования на утечки с целью своевременного прекращения подачи газа на горелку и обеспечения безопасности промышленной установки. Изготовлен в соответствии с европейским стандартом EN 1643. Работает совместно с клапаном отсечки, который перекрывает поток газа.

Принцип работы

В паре с реле давления блок LDU11 осуществляет проверку герметичности, контролируя давление при запуске или перед запуском горелки, во время предварительной продувки (если она длится более 60 секунд), после управляемого отключения и при постпродувке.

Проверка состоит из двух этапов: контроль герметичности клапана со стороны газовой магистрали и со стороны горелочного устройства. При выявлении значительного повышения давления на первом этапе или существенного снижения на втором, блок предотвращает запуск горелки и переходит в режим блокировки с включением сигнальной лампы и индикатора неисправностей.

Особенности и технические характеристики:

• питание от электросети 110 В с допуском -15%/+10%;
• основное и вспомогательное реле;
• степень защиты IP 40 (при правильном монтаже);
• возможность подключения дистанционного устройства сброса блокировки;
• надёжный корпус из ударопрочного и термостойкого пластика;
• кнопка сброса блокировки с окошком для просмотра и аварийной лампой;
• индикация ошибок с понятными и запоминающимися символами;
• быстрое определение причин неисправностей;
• работа от синхронного электродвигателя;
• плавкий предохранитель с запасным элементом.

Условия эксплуатации

Блок рассчитан на работу при температуре окружающей среды от -20 до +60 °C и влажности менее 95%. При установке и эксплуатации необходимо исключить образование конденсата, обледенение и попадание влаги внутрь устройства.

Область применения

Устройства Siemens LDU11 применяются для комплектации промышленных газовых горелок, как с вентиляционной трубой, так и без неё. При отсутствии трубы для сброса в атмосферу следует соблюдать рекомендации по монтажу (см. инструкцию).

Артикул: LDU11.523A17
Производитель: Siemens, Германия
На складе: Да
