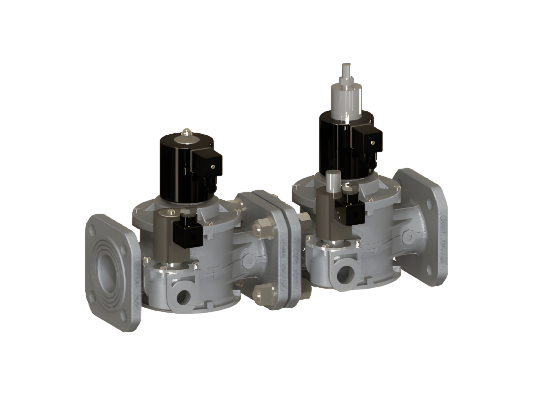

Блок электромагнитных клапанов Madas EVM03 32 108 объединяет несколько клапанов в одном устройстве, что упрощает монтаж и расширяет функционал, включая запорно-регулирующие и защитные функции. Предназначен для оборудования с давлением газа до 1 бар.
Область применения
Используется в автоматизированных системах подачи газа на горелки промышленных котлов, теплогенераторов и технологических теплопроводов. Подходит для систем контроля герметичности.
Комплектация
В блок входят четыре клапана: основной отсечной, рабочий двухпозиционный, клапаны свечи безопасности и запальной горелки. Опционально можно установить датчик-реле давления, газовый фильтр и индикатор положения клапана.
Особенности и параметры:
- рабочие среды: природный и сжиженный газ, азот, сухой воздух;
- питание от сети 230 В с допуском -15%/+10%, 50/60 Гц;
- максимальное давление газа — 1 бар;
- электромагнитные клапаны класса А;
- быстрое срабатывание — менее 1 секунды;
- фланцевое соединение DN 32;
- электрическое подключение по стандарту DIN 43650;
- изоляция класса F с допустимым нагревом до +155 °C;
- рабочий температурный диапазон от -40 до +60 °C;
- ресурс эксплуатации — 100 000 циклов.
Конструкция
Корпус отлит под давлением из алюминия, рассчитан на интенсивную промышленную эксплуатацию и высокое давление. Контактирующие с газом детали выполнены из коррозионно-стойких и газонепроницаемых материалов: нержавеющей стали (оцинкованной и марки 430 F), латуни, алюминия, нейлона 30% и NBR-каучука. Электрические компоненты защищены от пыли и водяных струй под любым углом (IP65).
Не рекомендуется устанавливать блок в агрессивных средах, вызывающих коррозию и разрушение материалов.
Преимущества:
- объединение нескольких клапанов в одном устройстве;
- быстрое и герметичное перекрытие газа;
- широкий функционал;
- упрощенный монтаж и подключение;
- прочный литой корпус без сварных швов;
- всепогодное исполнение;
- высокая степень защиты от пыли и влаги.
Монтажное положение
Устройство может устанавливаться на горизонтальные и вертикальные трубопроводы, при этом катушка должна быть сверху. Для правильного подключения следует ориентировать стрелку на корпусе в сторону газопотребляющего оборудования.
Серия Madas EVM
В ассортименте представлены блоки с различными типами соединений (фланцевые и резьбовые) и размерами до DN150, а также с питанием 12В, 24В и 230В, рассчитанные на давление до 360, 1000 и 3000 мбар.
Артикул: EVM03 32 108
Производитель: Madas, Италия
