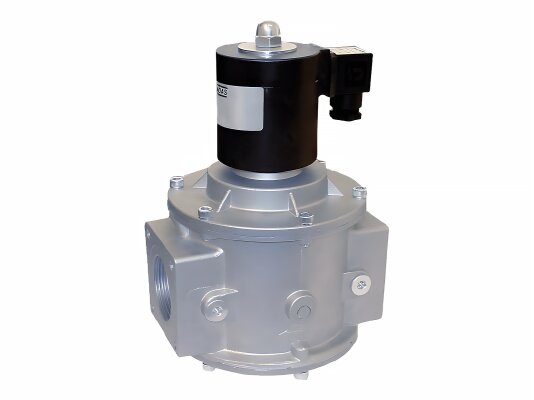

Газовый электромагнитный клапан Madas EVA07 608 выделяется в серии максимальным размером присоединения Rp 2" и способностью работать при входном давлении газа до 6 бар. Он выполняет функцию устройства безопасности в промышленных газовых горелках.
Рабочая среда
Нормально открытый автоматический клапан Madas EVA предназначен для природного газа по ГОСТ 5542-87. По запросу возможна версия для биогаза и попутного газа.
Основные характеристики:
- питание от сети 230 В, 50/60 Гц;
- класс герметичности «А» по EN 161;
- максимальное давление газа 6000 мбар;
- быстрое закрытие с временем срабатывания менее 1 секунды;
- корпус с защитой IP65 от пыли и влаги;
- резьбовое соединение Rp 2" на входе и выходе;
- рабочий температурный диапазон от -40 до +60 °C;
- ресурс работы — 100000 циклов.
Конструкция
Корпус изготовлен из коррозионно-устойчивого алюминиевого сплава без сварных швов, что обеспечивает надежную работу с газами. Уплотнения и детали выполнены из газонепроницаемых и износостойких материалов: нержавеющей стали, алюминия, латуни и NBR-каучука, что исключает утечки и продлевает срок службы.
Электрические контакты защищены от пыли и влаги (класс IP65), что гарантирует надежную работу в промышленных условиях.
Основные компоненты: корпус, электромагнитная катушка, затвор, заглушка G1/4”, уплотнительное кольцо, верхняя и нижняя крышки, герметизирующая прокладка, электрический коннектор и крепежные винты.
Особенности монтажа
Клапан Madas EVA допускается устанавливать на горизонтальных и вертикальных газопроводах с обязательным расположением катушки сверху. При монтаже необходимо ориентировать стрелку на корпусе в направлении потока газа к горелке.
Установка разрешена только в средах, не вызывающих разрушения материалов корпуса и уплотнений.
Область применения
Клапан безопасности применяется в системах автоматического управления газовыми горелками отопительных котлов, водонагревателей, теплогенераторов и парогенераторов.
Преимущества:
- высокий уровень защиты от пыли и влаги;
- работа при давлении газа до 6 бар;
- быстрое срабатывание;
- компактные размеры для удобства монтажа в ограниченных пространствах;
- всепогодное исполнение;
- возможность горизонтального и вертикального монтажа.
Линейка Madas EVA
В продаже доступны газовые электромагнитные клапаны Madas EVA для систем с входным давлением 360, 500, 1000, 3000 и 6000 мбар. В ассортименте есть модели с питанием 12В, 24В, 230В, с резьбовыми и фланцевыми соединениями DN 15-50.
Артикул: EVA07 608
Производитель: Madas, Италия
На складе:
В наличии
