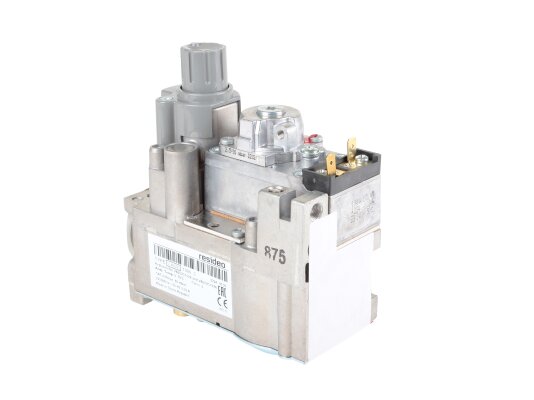

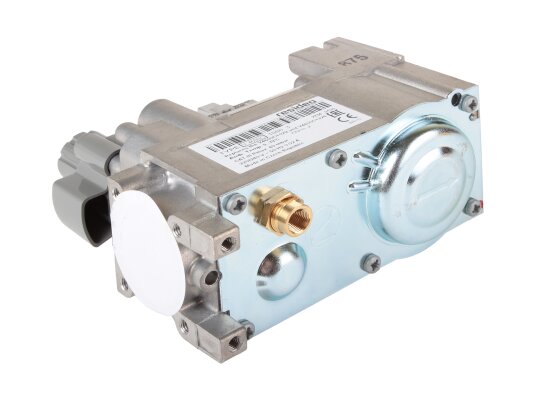

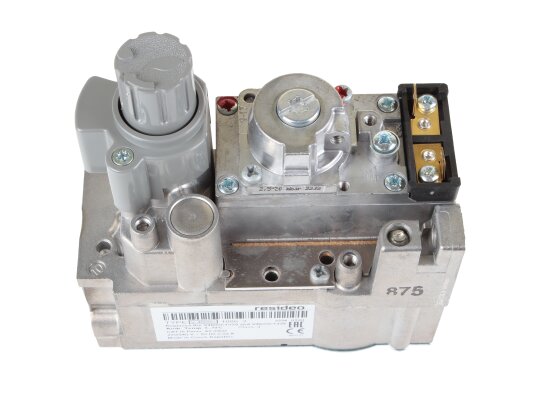

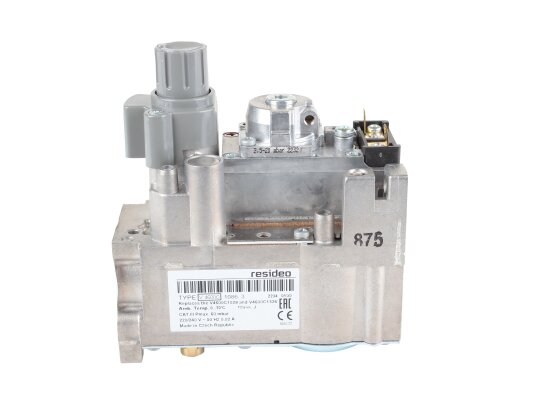

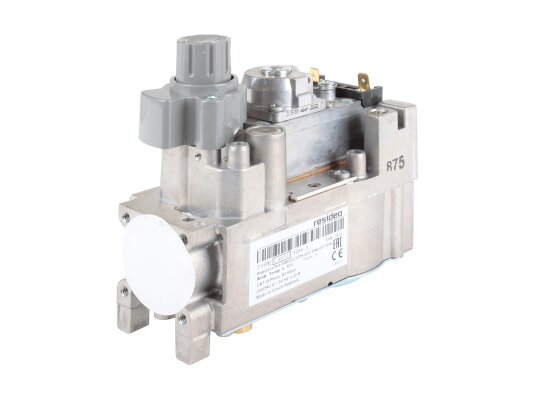

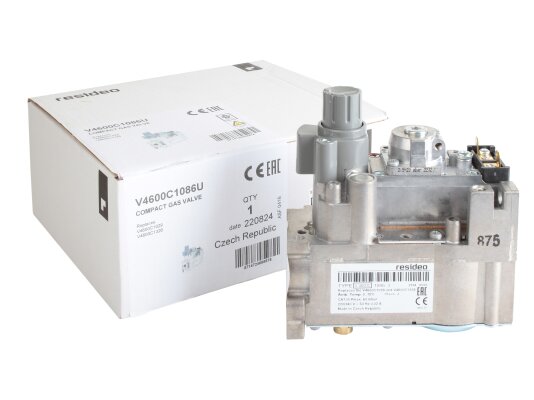

Газовый электромагнитный клапан Resideo V4600C1086

Газовый электромагнитный клапан Resideo V4600C1086 — комбинированное устройство, предназначенное для управления подачей газа на горелку. Максимальное давление в магистрали составляет 60 мбар. Клапан обеспечивает безопасную работу газовой системы с автоматическим прерыванием и открытием подачи газа. К корпусу устройства возможно подключение дополнительных приборов по запросу.

Функциональные возможности клапана

Resideo V4600C1086 совмещает функции сервоклапана, линейного регулятора давления или дроссельного клапана, а также контроля пилотного пламени. Применяется вместе с термопарой или термореле.

Особенности серии V4600:

• варианты с быстрым или медленным открытием, с регулятором давления или без него;
• оборудован защитным термоэлектрическим устройством согласно EN125;
• фиксатор безопасного розжига при использовании пилотного газа;
• 2-позиционный сервоклапан для управления главным клапаном;
• ручное управление одной кнопкой.

Конструкция

Корпус выполнен из литого алюминия, устойчивого к коррозии и ударам. На входе установлен фильтр с мелкой сеткой для задержки загрязнений. Верхний доступ к настройкам облегчает подготовку регулятора. С обеих сторон корпуса расположены штуцеры диаметром 9 мм для подключения устройств контроля давления на входе и выходе. Монтаж клапана возможен вертикально с отклонением ± 90° с помощью резьбовых соединений Rp ¾". Устройство рассчитано на работу при температуре окружающей среды от 0 до +70 °C. Уровень защиты от пыли и влаги соответствует классу IP40.

Технические параметры:

• рабочая среда: неагрессивные газы и газовоздушные смеси;
• плавное открытие с регулировкой давления;
• высокая пропускная способность;
• мгновенная реакция на отключение питания и сбои в подаче топлива;
• стабильное выходное давление;
• возможность замены электромагнитной катушки на месте эксплуатации;
• монтаж возможен как вертикально, так и горизонтально.

Эти клапаны Resideo применяются в промышленном и бытовом оборудовании, водогрейных установках и калориферах, а также могут комплектоваться дополнительными устройствами.

Артикул: V4600C1086
Производитель: Resideo, Германия
На складе: Да
