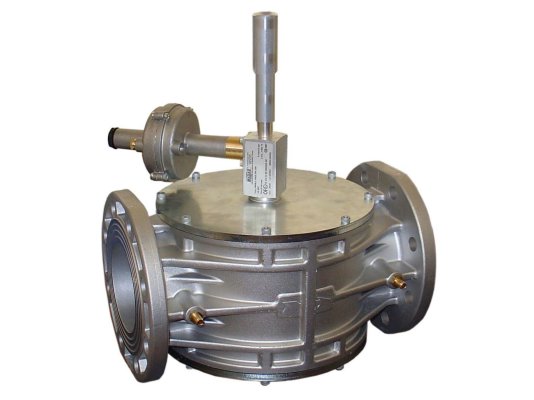

Предохранительно-запорный клапан Madas VB320006

Предохранительно-запорный клапан Madas VB320006 обеспечивает безопасность в промышленных газовых системах, предотвращая повреждения оборудования из-за повышения давления. После срабатывания клапан открывается вручную, только после устранения причины блокировки подачи газа.

Ключевые характеристики:

• работает с неагрессивными сухими газами по ГОСТ 5542-87: метан, сжиженный газ, азот, воздух;
• перекрывает поток в течение 1 секунды при аварийном повышении давления;
• регулируемый выходной диапазон давления 30-450 мбар;
• максимальное давление в магистрали — 1 бар;
• ручное открытие с помощью рычага;
• подключение через фланцы DN 32;
• ресурс эксплуатации — 6000 циклов;
• два патрубка G ¼” для отвода газа и подключения после регулятора;
• конструкция из нержавеющей и оцинкованной стали, алюминия и латуни;
• уплотнения из газонепроницаемого NBR-каучука.

Назначение

Клапан предназначен для автоматического перекрытия подачи газа при превышении допустимого давления, защищая газопотребляющее оборудование от повреждений.

Преимущества

• мгновенное перекрытие газа за 1 секунду при избыточном давлении;
• герметичная конструкция из износостойких материалов, исключающая утечки, соответствует классу «А» по EN 161;
• работает в температурном диапазоне от -40 до +60 °C;
• возможность монтажа в горизонтальном и вертикальном положении (кроме перевёрнутого механизма взвода);
• длительный срок службы — около 40 лет.

Монтаж

Клапан устанавливается перед регулятором давления. За регулятором на расстоянии, в пять раз превышающем диаметр трубы, монтируется импульсная медная трубка, подключаемая к патрубку G ¼” клапана.

На корпусе нанесена стрелка, указывающая направление потока к потребителю. При установке необходимо обеспечить доступ к рычагу взвода.

Рекомендуется монтаж в помещениях зоны 1 по взрывоопасности (ГОСТ 51330.9-99). Клапан не предназначен для эксплуатации в агрессивных средах без дополнительной защиты.

Артикул: VB320006
Производитель: Madas, Италия
На складе: Да
