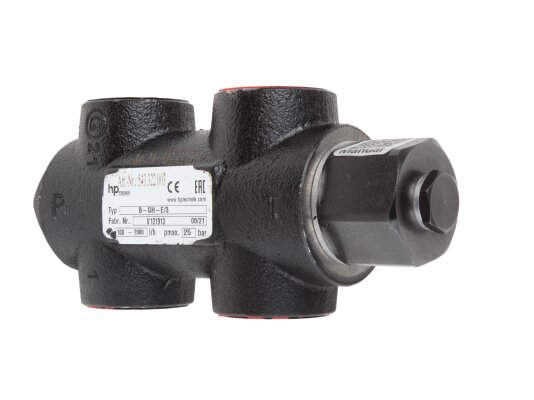

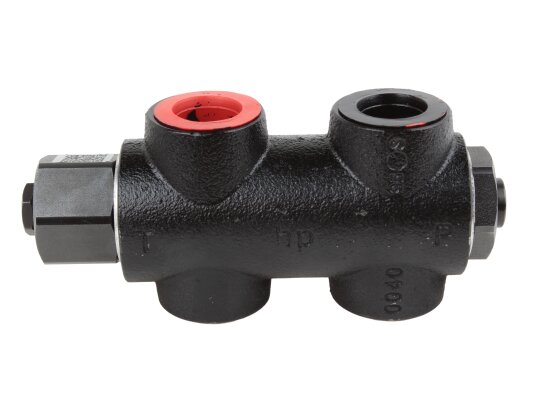

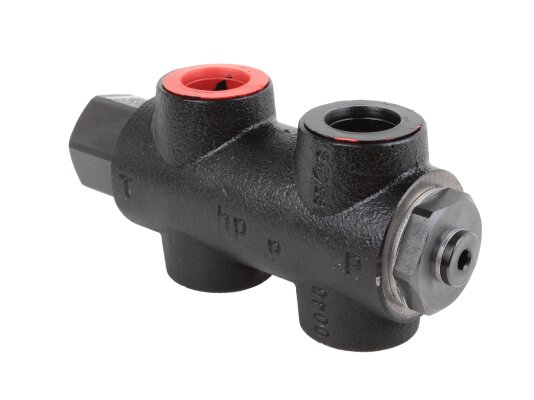

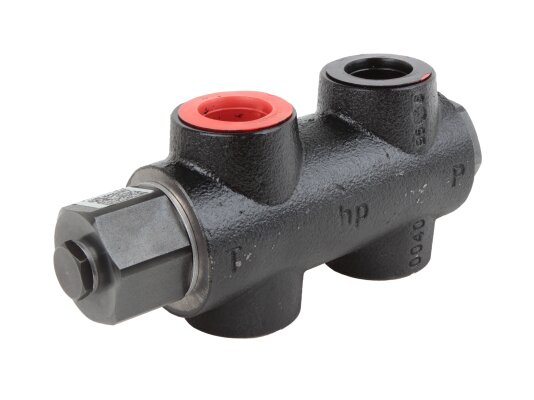

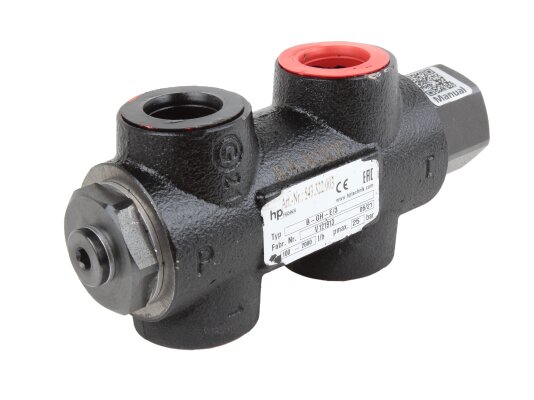

Перепускной клапан hp-Technik B-GH-E/3

Перепускной клапан hp-Technik B-GH-E/3 предназначен для поддержания или ограничения давления в системах сжигания жидкого топлива и других технологических установках. Регулировка давления выполняется с помощью винта настройки, а диапазон давления можно изменить, заменив регулирующую пружину. Корпус клапана выполнен из прочного чугуна марки GGG40. Максимальное рабочее давление клапана составляет 25 бар.

Основные характеристики и преимущества:

• используется в системах с жидким топливом и маслом;
• рабочий температурный диапазон внешней среды от -10 до +90° C;
• подключение осуществляется через резьбу G 3/4";
• возможна замена пружины для изменения параметров;
• максимальная допустимая температура среды +150° C.

Принцип действия

Клапан hp-Technik представляет собой пружинно-поршневое устройство, которое ограничивает или поддерживает давление в топливной линии на уровне, установленном настройкой пружины. Избыточное топливо возвращается обратно в резервуар через обратную линию.

В однолинейных схемах клапан служит для ограничения давления, а в двухлинейных — для его поддержания.

Установка

Незадействованные соединения следует герметизировать с помощью резьбовых заглушек и уплотнительных колец из меди или алюминия. Для защиты насоса от загрязнений необходимо установить сетчатый фильтр. Все монтажные работы рекомендуется выполнять под контролем манометра, а давление настраивать в пределах, предусмотренных регулировкой пружины.

Рабочие среды:

• жидкое топливо и масла;
• керосин, судовое топливо;
• растительные масла холодного отжима, метанол, биомасла;
• прочие жидкие среды.

Обслуживание

Перепускной клапан hp-Technik не требует регулярного технического обслуживания. В процессе эксплуатации необходимо контролировать герметичность и соответствие рабочего давления установленным параметрам.

Артикул: B-GH-E/3
Производитель: hp-Technik, Германия
На складе: Да
